Türe einbauen - HOW???

[Walter1801]

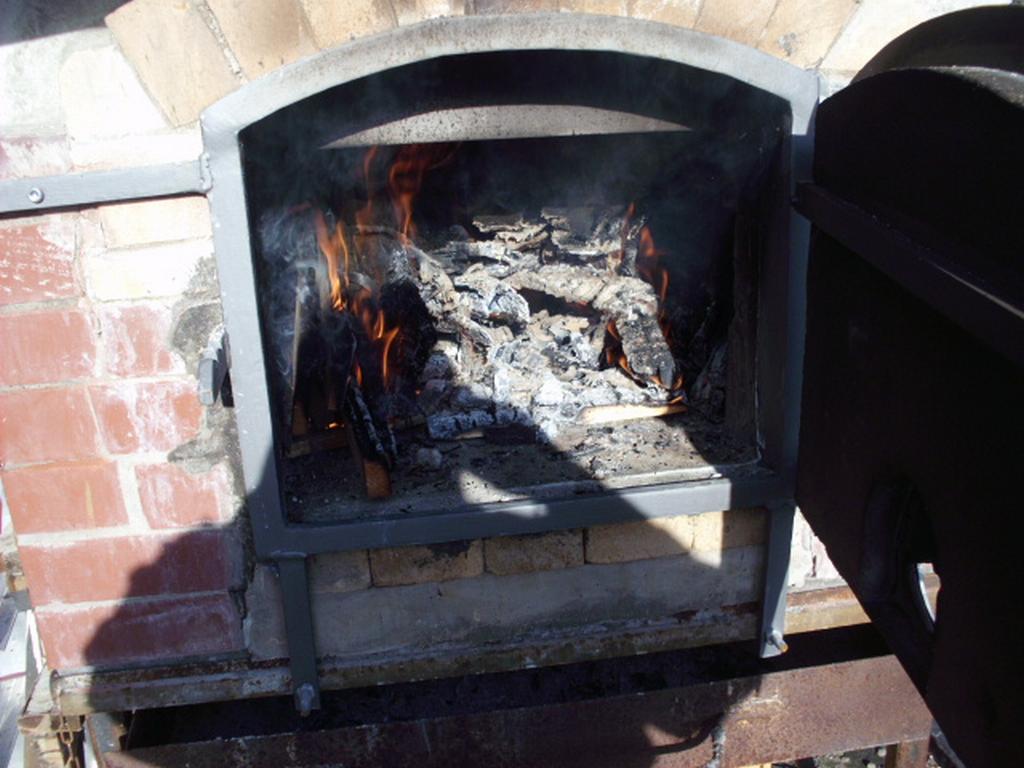

Ich habe meine gekaufte Ofenür in ein vorgemauertes Portal eingemauert.
Vorteil, der Backraum ist bis auf die Tür isoliert (zusätzlich könnte man die Backofenöffnung mit einer isolierten Platte verschließen)
und man hat eine thermische Trennung.


An dem gusseisernen Rahmen der Ofentür habe ich einfach Winkelbleche befestigt.


Einfach einsetzen und ausmauern.

Viel Spaß dabei.
Walter

[Hochrheinbahner]

Hallo SBO- Freunde ,
mein Türrahmen sieht so aus , er ist aus massiven Eisenstäben zusammengeschweißt und wurde auch von mir selber gebogen.


Er ist unten am Metallrahmen festgemacht und oben mit abstand an der äußeren Ummauerung festgemacht.


Das ganze ist eingesetzt mit extra dicker Dichtschnur in mehren Lagen nebeneinander . Der Rahmen kann sich ausdehnen , ohne das Mauerwerk zu beschädigen.
Der Rahmen kann herausgenommen werde , ich muss nur die zwei unteren Flacheisen abtrennen.
Nach fertigstellen sieht das ganze dann so aus.


So mit geöffneter Türe.


Die Türe ist auch selbstgemacht und hat in der Mitte einen Kern aus Lavaton F. Ich habe ihr dann noch eine Verstärkung mit einem starken Flacheisen gegeben, weil es einen Riss gab , ist aber nicht tragisch

Viele Grüße vom Hochrheinbahner Gerd

[Chronomastersvoice]

So habe ich meine Tür eingebaut.
Die Türfutterverlängerung wurde angebracht, um den Isolierzwischenraum
zu überbrücken.
1198119111991218

[ez-lif]

Sollte man die Ofentüre mit Dichtschnur zum Schamotte hin auskleiden?

Wenn ja, welche ist hier geeignet bzw. reicht aus?

Keramikfaster bis 1250°
Keramikfaster bis 850° oder
reicht Glasschnur bis 550° aus?

Kann man diese auch nutzen um den Spalt zwischen Schamotteanschlussstück und Ofenrohr nutzten oder sollte man dieses mit Schamottemörtel "fixieren"

[Jossel]

Also ich hab bei meiner bis heute noch keine dran... geplant war das aber schon ich werd die irgendwann mal noch einbauen. es raucht dann halt zwischen Tür und Schamott beim anfeuern mal kurz 2min raus aber mich stört das nicht weiter deshalb hab ich´s auch nicht so eilig die Dichtschnur einzubauen

[ar0372]

Hallo

ich habe auch vor, meine Tür des SBO selbst zu schweißen bzw. schweißen zu lassen.
Sie soll auch ein Türfutter haben, ca. 15cm tief. So überbrückt das Futter die Lücke zwischen
der Backstein-Front und dem Schamotteportal. Ähnlich wie die Tür von Chris. Das Portal will
ich zusätzlich mit Ofendichtschnur von der Backsteinfront trennen.
Doch nun habe ich eine Frage zum Einbau des Türfutters. Um das Türfutter sollen auch ein paar
Ofendichtschnüre gelegt werden, damit das Futter fest sitzt und sich trotzdem ausdehnen kann.
Die Tür soll erst nach dem Bau des Portals und Backsteinfront erfolgen. Hat jemand Erfahrungen
damit, wie leicht sich so eine Tür mit Ofendichtschnüren in das entsprechende Loch einschieben
lässt? Wieviel "Spiel" sollte man lassen? Oder schiebt man nur eine Ofendichtschnur erst später
nach dem Einbau von der Rückseite zwischen Türfutter und Schamotteportal?



Lg Andreas

[Chronomastersvoice]

Hallo Andreas,
Das Futter hat Anker fürs Mauerwerk, die bekommst Du dann schlecht fest.
Beim Bau mit einbauen ist einfacher.

[ar0372]

Hallo Christof,

ich wollte dem Türfutter keine Ankereisen
verpassen. Ich möchte die Tür nach dem Bau des Ofens einschieben.

Gruß Andreas
