Externer Raucherzeuger mit Räucherschrank
Externer Raucherzeuger mit Räucherschrank
Neuer Versuch.Der erste Versuch war nicht so wirklich gut.Der Räucherschrank ist nachgebaut aus dem Forum.Maße 160x 60x60cm
Re: Externer Raucherzeuger mit Räucherschrank

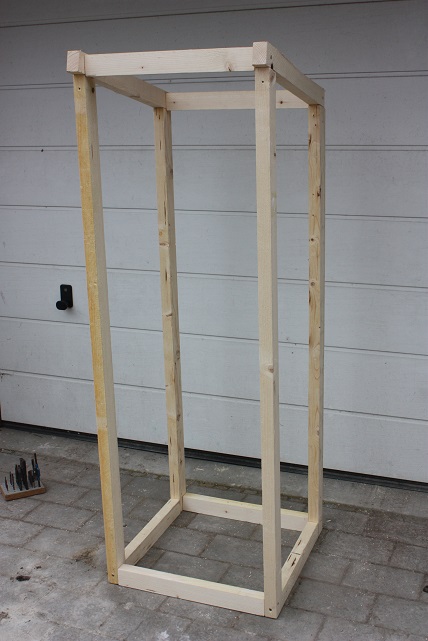

Gestell für Schrank
Re: Externer Raucherzeuger mit Räucherschrank
Rückwand und Dach
- Dateianhänge
-
- IMG_3795.JPG (100.81 KiB) 8103 mal betrachtet
Re: Externer Raucherzeuger mit Räucherschrank

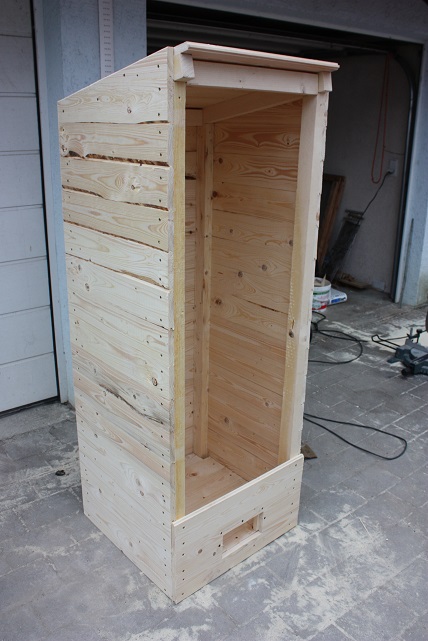

Seitenteile
- Dateianhänge
-
- IMG_3796.JPG (106.29 KiB) 8103 mal betrachtet
Re: Externer Raucherzeuger mit Räucherschrank
Schrank von vorne mit Belüftung
Re: Externer Raucherzeuger mit Räucherschrank

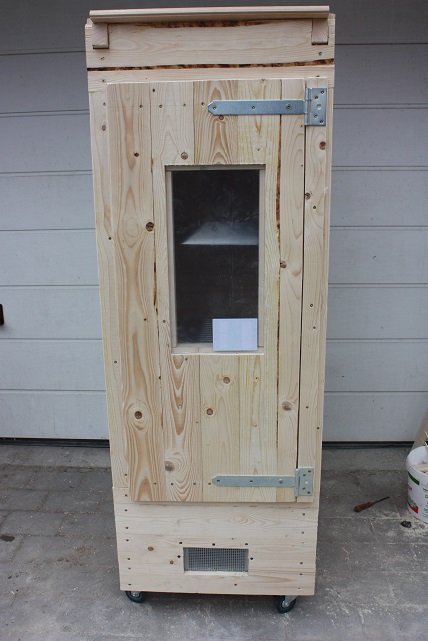

Schrank mit Fenster(Bastlerglas Kunststoff 250x500mm) von vorne.Belüftung ist mit Lochblech und Alu-Fliegengitter abgedeckt
- Dateianhänge
-
- IMG_3798.JPG (95.04 KiB) 8103 mal betrachtet
Re: Externer Raucherzeuger mit Räucherschrank

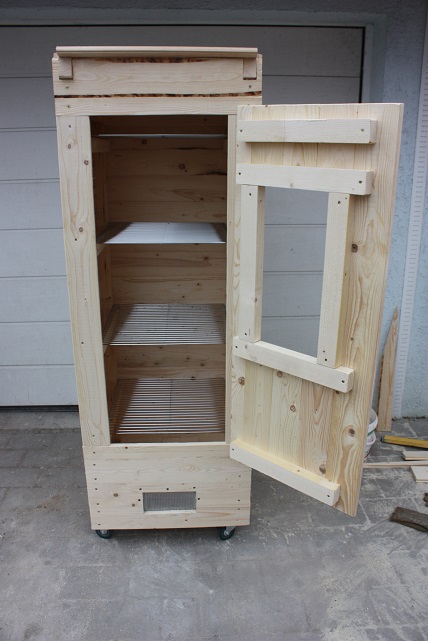

Schrank innen mit Einlegeböden und fahrbar
- Dateianhänge
-
- IMG_3799.JPG (93.78 KiB) 8102 mal betrachtet
Re: Externer Raucherzeuger mit Räucherschrank

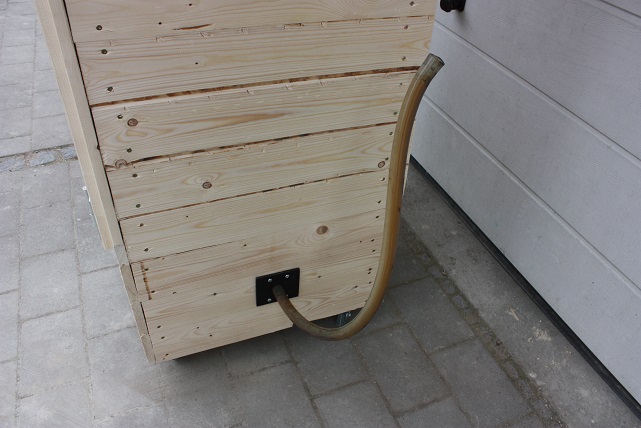

Rauchanschluss außen. Schlauch ist innen 19 x 3 mm
- Dateianhänge
-
- IMG_3800.JPG (99.12 KiB) 8099 mal betrachtet
Re: Externer Raucherzeuger mit Räucherschrank
Rauchanschluss innen.Schlauch steht 5 cm nach innen für Schale wenn Kondenswasser entsteht.
- Dateianhänge
-
- IMG_3801.JPG (85.03 KiB) 8098 mal betrachtet
Re: Externer Raucherzeuger mit Räucherschrank

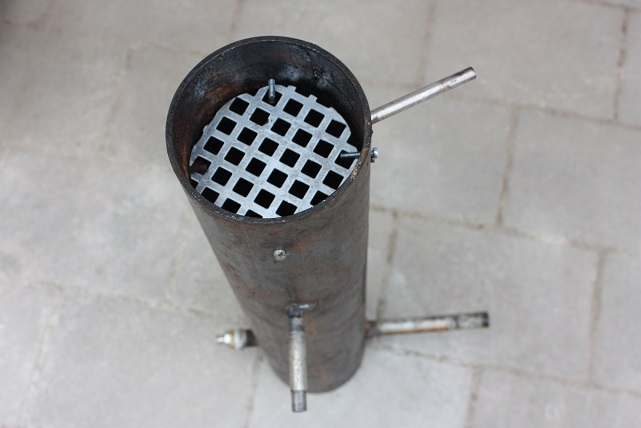

Der Raucherzeuger hat einen Rohrdurchmesser von 115 mm x 600 mm.50 mm von unten ist ein Lochblech das mit 8 Schrauben M4 gesichert ist.Kann schnell gewechselt werden oder zur Reinigung entnommen werden.
- Dateianhänge
-
- IMG_3802.JPG (67.16 KiB) 8097 mal betrachtet
